Power Line Tower Angle Steel Tubular Lattice Tower

Ang mataas na kalidad ng Power Line Tower Angle Steel Tubular Lattice Tower ay inaalok ng mga tagagawa ng China na si Mao Tong. Qingdao Maotong

Matalinong substation

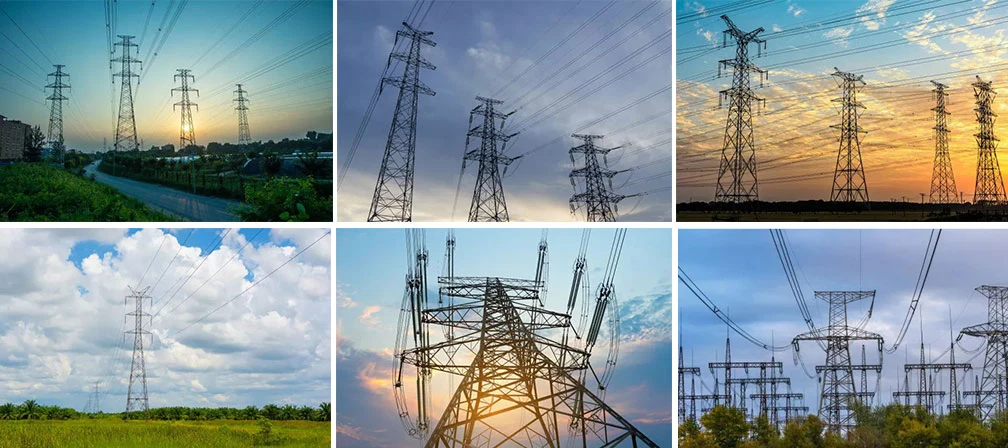

Power tower, na kilala rin bilang transmission line tower, ayon sa hugis nito ay karaniwang nahahati sa: uri ng salamin, uri ng ulo ng pusa, sa uri, dry type at bucket type limang, ayon sa paggamit ng mga puntos ay: Tensioning tower, linear tower, corner tower, transposition tower (baguhin ang wire phase position tower), terminal tower at span tower, atbp., ang kanilang mga katangian sa istruktura ay ang lahat ng uri ng mga uri ng tower ay space truss structure, ang baras ay pangunahing binubuo ng solong equilar Angle steel o kumbinasyon Angle steel, ang materyal ay karaniwang Q235 (A3F) at Q345 (16Mn), at ang koneksyon sa pagitan ng mga rod ay gawa sa magaspang na bolts. Sa pamamagitan ng bolt shear connection, ang buong tower ay binubuo ng Angle steel, connecting steel plate at bolts, mga indibidwal na bahagi tulad ng tower foot sa pamamagitan ng ilang steel plate na hinangin sa isang bahagi, kaya ang hot dip galvanizing, transportasyon at construction erection ay lubhang maginhawa. Para sa tore na may taas na mas mababa sa 60m, ang mga pako ng paa ay nakalagay sa isa sa mga pangunahing materyales ng tore upang mapadali ang mga tauhan ng konstruksiyon na umakyat sa tore.

Istruktura ng Tore:

Ang buong tore ay pangunahing binubuo ng tatlong bahagi: ang tower head, ang tower body at ang tower legs. Kung ito ay isang cable, pinatataas din ng tore ang bahagi ng cable. Ang ulo ng tore mula sa paa ng tore hanggang sa cross section ng tower ay kapansin-pansing nagbabago (sirang linya) mula sa itaas na bahagi ng ulo ng tore, kung walang mabilis na pagbabago sa seksyon, pagkatapos ay ang ibabang braso ng krus ng ibabang string sa itaas ng ulo ng tore. Ang bahagi ng pylon sa itaas ng pundasyon ng mga paa ng tore ay tinatawag na pylon. Ang seksyon sa pagitan ng pylon at pylon ay tinatawag na pylon.

Mga Teknikal na Parameter:

1, boltahe: 10kv-220kv (na-customize na boltahe)
2. Mga Modelo: linear tower, corner tower, terminal tower, branch tower; Single at double loop; Maaari itong ikabit ng cable bracket, arrester bracket at insulator board bracket.
3, pangunahing presyon ng hangin: w0= 0.35-0.95KN /m2
4, seismic fortification intensity: 8 degrees at mas mababa sa 8 degrees na lugar
5, kapasidad ng pagdadala ng pundasyon: 100 at 200 KN/m2 sa itaas
6, kapal ng yelo: â¤10mm
7, perpendicularity: â¤1/1000
8. Paggamot: hot dip galvanizing
9. Pamantayan sa pagpapatupad: Pambansang pamantayan
