Ang Mao Tong ay isang nangungunang China Galvanized 400KV Steel Structure para sa mga tagagawa, supplier at exporter ng Electrical Substation. Ang Qingdao Maotong ® Power Tower Co., Ltd. ay isang pabrika na nakatuon sa paggawa at pag-install ng mga steel tower mast at iba't ibang istrukturang bakal tulad ng chimney tower, lightning protection tower, anemometer tower, training tower, roof process tower, single tube tower, bionic tree, integrated base station, communication tower, monitoring tower, power tower, TV tower, atbp.

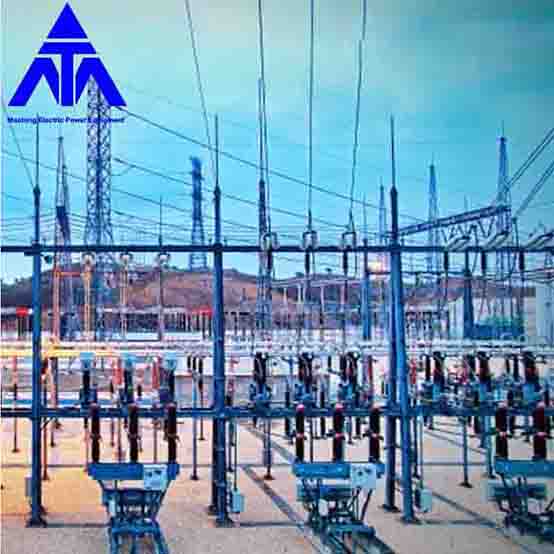

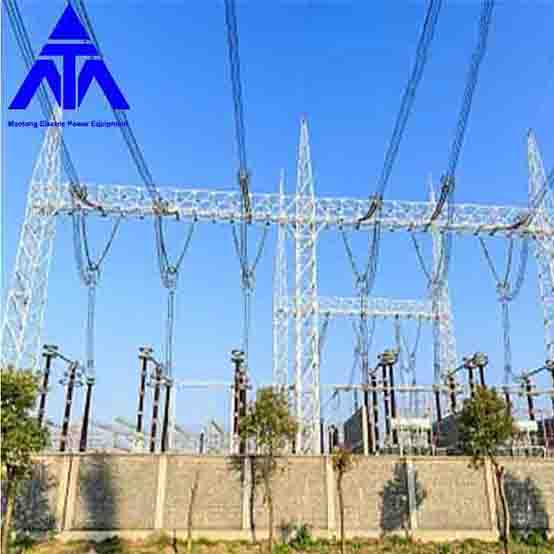

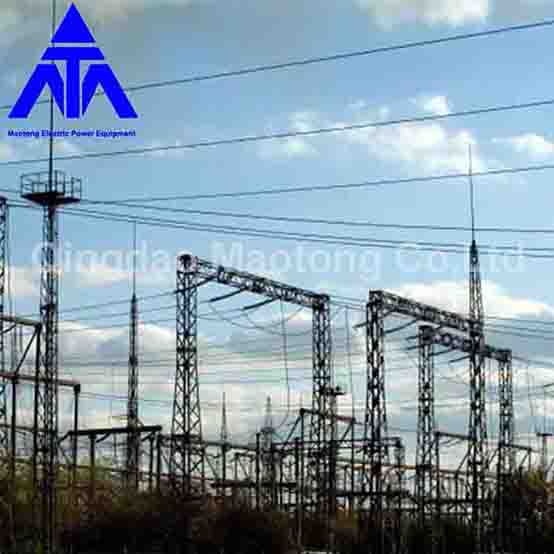

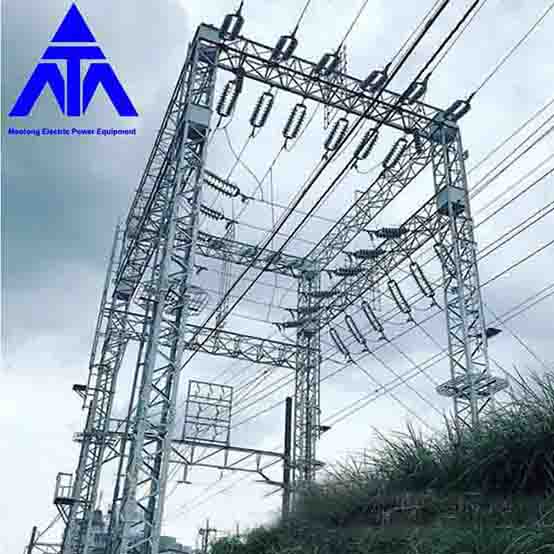

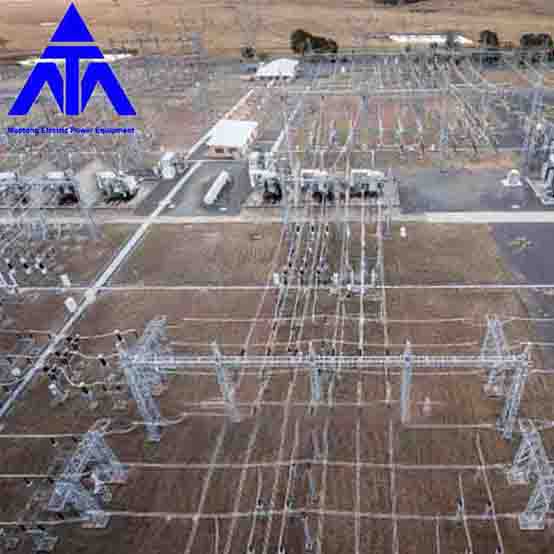

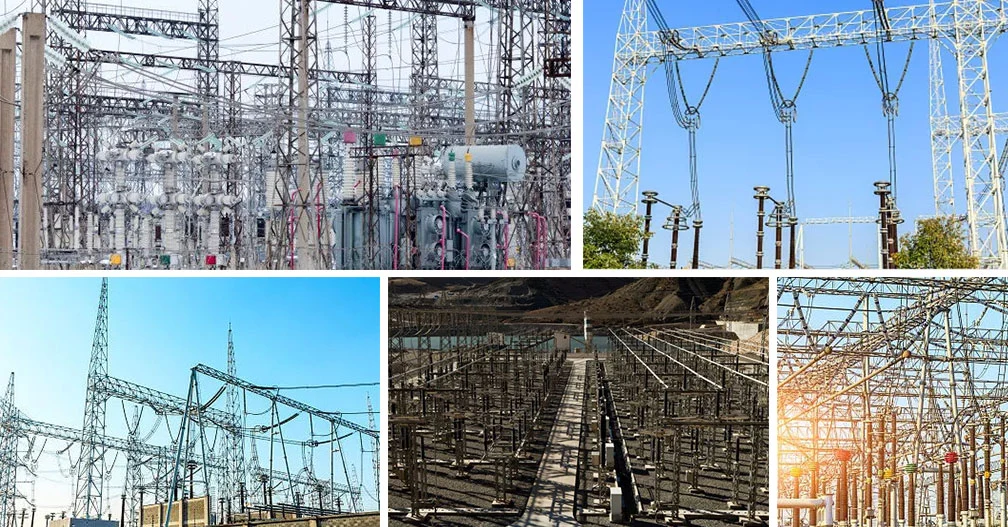

Ang arkitektura ng substation ay ang substation

Substation at iba pang panlabas na wire, kagamitan ng pangunahing istraktura ng suporta ng pangkalahatang pangalan. Ito ay tinutukoy ayon sa antas ng boltahe, sukat, layout ng kagamitan, mga kondisyon ng konstruksiyon at operasyon at mga lokal na kondisyon ng klima. Ayon sa likas na katangian ng kuryente, ang iba't ibang mga antas ng boltahe ay nangangailangan ng isang tiyak na distansya sa pagitan ng mga wire, ang mga wire sa lupa at ang mga wire sa mga istruktura. Samakatuwid, ang istraktura ng substation ay nailalarawan sa pamamagitan ng mataas na mga haligi at maliliit na seksyon, na kabilang sa istraktura ng malaking kakayahang umangkop. Sa mga tuntunin ng uri ng pag-uuri ng teknolohikal na layout, mayroong katamtamang layout, kalahating taas na layout at mataas na layout. Ang semi-high na layout at mataas na layout ay pangunahing ginagamit sa substation na may mataas na antas ng boltahe.

Sa kasalukuyan, ang electrified railway traction substation ay medium-size na layout. Sa mga tuntunin ng pag-uuri ng layunin nito, ang istraktura ay nahahati sa wire frame, bus frame, central door frame, corner frame, transformer combination frame, single rod equipment bracket, atbp. Sa mga tuntunin ng pag-uuri ng hitsura ng arkitektura, ang karaniwang ginagamit na mga form ng arkitektura ay AH type in/out architecture, AP type na may lightning rod support in/out architecture, AP type architecture, A? Uri ng arkitektura, P-type na arkitektura, arkitektura ng sulok, malalaking hugis na arkitektura, na may pull line sa loob at labas ng arkitektura. Sa mga tuntunin ng diin sa arkitektura, mayroong tatlong uri ng arkitektura: intermediate architecture, terminal architecture at draw-wire architecture.

Ang anyo ng layout at hugis ng arkitektura ay tinutukoy ng antas ng boltahe, kawad at layout ng kagamitan ng substation. Ang materyal na ginamit sa arkitektura ay nauugnay sa pagkarga na dinadala ng mismong arkitektura. Ang antas ng boltahe ng substation ay mataas, ang load na dinadala ng mismong arkitektura ay malaki, at ang antas ng boltahe ay mababa, at ang load na dinadala ng mismong arkitektura ay maliit. Ang arkitektura ng iba't ibang mga materyales ay may kaukulang mga pakinabang at disadvantages at saklaw ng aplikasyon.

Mga kagamitan sa proteksyon ng kidlat para sa substation

Ang substation ay nilagyan din ng mga kagamitan sa proteksyon ng kidlat, pangunahin ang mga pamalo ng kidlat at mga arrester. Ang mga lightning rod ay idinisenyo upang maiwasan ang substation na tamaan ng direktang kidlat na magpapalabas ng kidlat sa sarili nito at magdadala ng kidlat sa lupa. Kapag bumagsak ang kulog sa linya malapit sa substation, papasok ang thunder wave sa substation kasama ang wire at magbubunga ng overvoltage. Bilang karagdagan, ang pagpapatakbo ng circuit breaker ay maaari ding maging sanhi ng overvoltage. Ang function ng arrester ay ang awtomatikong discharge sa lupa upang bawasan ang boltahe kapag ang overvoltage ay lumampas sa isang tiyak na limitasyon. Pagkatapos ng discharge, awtomatikong pinapatay ng kagamitan ang arko upang matiyak ang normal na operasyon ng system. Sa kasalukuyan, ang pinaka ginagamit ay zinc oxide arrester.
