Panimula ng Power Tower:

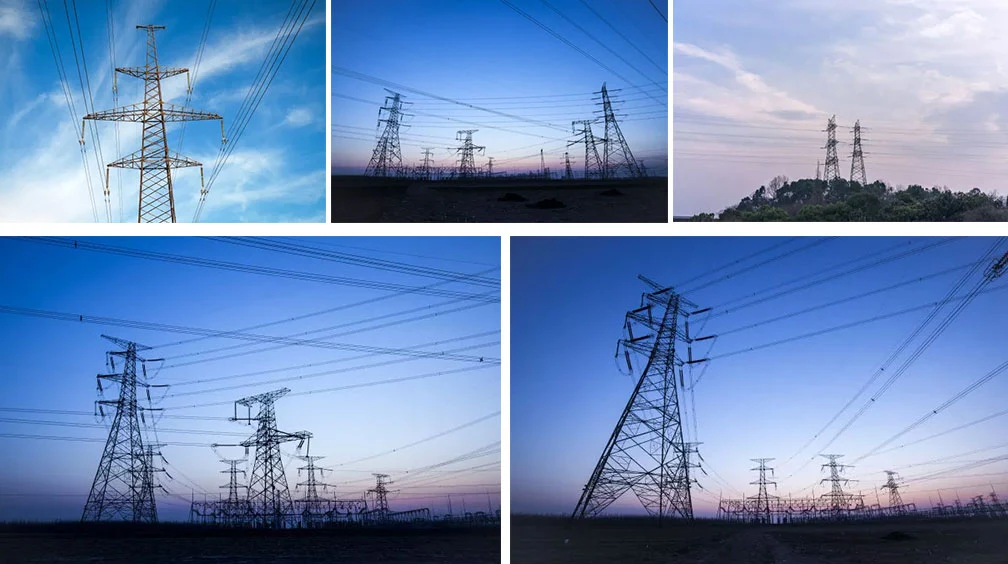

Ang power tower ay isang trapezoidal o tatsulok na istraktura ng tower na may taas na 25-40 metro. Ito ay isang istraktura ng bakal na frame. Ang mga tower ng kuryente ay kadalasang itinatayo malapit sa mga halaman ng kuryente at mga istasyon ng pamamahagi sa bukid. Ang mga ito ay mahahalagang pasilidad sa sektor ng kuryente, maaaring overhead ang mga linya ng kuryente at may papel na ginagampanan ng proteksyon at suporta. Ang disenyo, paggawa, pag -install, pagpapanatili at kalidad ng inspeksyon ng power tower ay mahalagang garantiya para sa operasyon at pag -unlad ng modernong sistema ng kuryente.

Pag -uuri ng Tower:

1. Ang high-boltahe na linya ng tower ay nahahati sa tangent tower at tension tower. Ang Corner Tower ay isang uri ng tension tower, at ang cathead tower ay isang uri ng tangent tower.

2. Tulad ng tangent tower, ang insulator ay isang patayong nakabitin na cathead tower, ang tension tower, at ang insulator ay pahalang, na ginagamit upang maiwasan ang pagbagsak ng loop tower, linya ng pag -on, atbp.

3. Ang boltahe ay nakasalalay sa bilang ng mga insulators, 1-2 piraso: 10kV, 3-5 piraso, 35kV, 7 piraso ng 110kV, 14-16 piraso ng 220kV, 28 piraso ng 500kV. Kung nakakita ka ng higit pa, hindi mo na kailangang bilangin ang mga ito. Maaari mong makita ang haba nang halos.
Nahahati ito sa:

4. Limang uri ng tasa ng alak, ulo ng pusa, tuktok na uri, tuyo na uri at uri ng bariles

5. Maaari itong nahahati sa tension tower, tangent tower, anggulo ng anggulo, transposition tower (pagpapalit ng conductor phase posisyon tower), terminal tower at crossing tower ayon sa layunin.

66KV 120KV 220KV Hot Galvanized Electric Power Tower Mga Kinakailangan:

Ang laki at haba ng tower ay dapat matugunan ang mga kinakailangan sa circuit: ang kinakailangang maliit na distansya ng kaligtasan ay dapat itago sa pagitan ng conductor at sa lupa, mga gusali, puno, riles, daanan, ilog at iba pang mga linya ng overhead, sa pagitan ng conductor at conductor, sa pagitan ng conductor at conductor ng kidlat. Ang anggulo ng proteksiyon ng conductor ng kidlat sa conductor at ang pahalang na maliit na distansya sa pagitan ng dalawang conductor ng kidlat kapag gumagamit ng dobleng conductor ng kidlat ay dapat matugunan ang mga nauugnay na regulasyon.

I -load:

Ang tower ng linya ng paghahatid ay higit sa lahat ay nagdadala ng pag -load ng hangin, pag -load ng yelo, pag -igting ng linya, patay na pag -load, ang bigat ng mga tauhan at tool sa panahon ng pag -install o pagpapanatili, pati na rin ang pag -load ng sirang linya at pagkilos ng seismic. Ang makatuwirang kumbinasyon ng mga naglo -load na ito sa ilalim ng iba't ibang mga kondisyon ng meteorological ay dapat isaalang -alang sa disenyo. Kasama sa patay na pag -load ang bigat ng tower, linya, fittings, insulator, ang anggulo ng resulta ng anggulo ng linya, at ang hindi balanseng pag -igting sa linya. Ang iba't ibang mga bansa ay may iba't ibang mga regulasyon sa pag -load ng pag -load sa mga tuntunin ng bilang ng mga nasirang mga wire (sa pangkalahatan ay hindi kasama ang sabay -sabay na pagsira ng mga conductor at conductor ng kidlat), ang laki ng pagsira ng pag -igting at ang mga kondisyon ng meteorological sa panahon ng pagsira.

Ang tower ay karaniwang pinasimple sa static na pagsusuri. Para sa mga dynamic na naglo -load tulad ng hangin, sirang linya at lindol, ang dinamikong pagkilos ay karaniwang isinasaalang -alang sa pamamagitan ng pagpaparami ng koepisyent ng panginginig ng boses ng hangin, sirang linya ng epekto ng koepisyent at koepisyent ng tugon ng seismic na ayon sa pagkakabanggit sa batayan ng static na pagsusuri.
