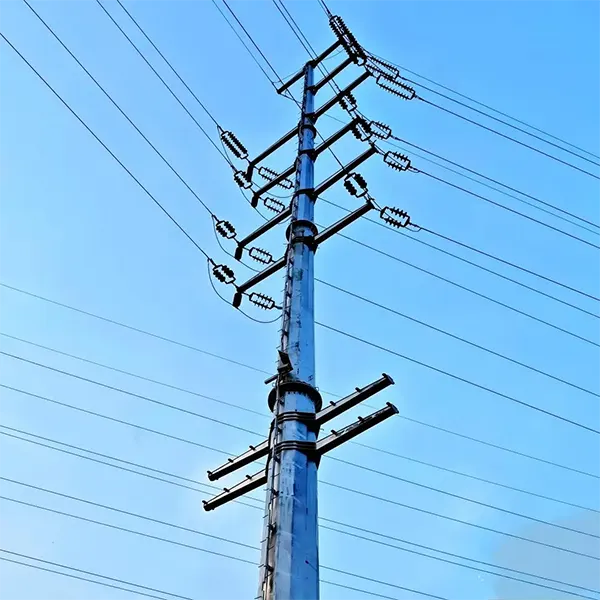

220kV Power Transmission Pipe Tower

Pinapalitan ng 220kV power transmission pipe tower ang bukas na sala-sala ng mga miyembro ng anggulo ng bakal na may guwang, tapered polygonal steel shaft — kadalasang 12-sided o 16-sided, na nabuo sa pamamagitan ng pagbaluktot ng steel plate sa isang kono at hinang ang longitudinal seam. Ang resulta ay isang istraktura na kapansin-pansing slimmer at visually mas magaan kaysa sa isang sala-sala tower ng parehong kapasidad.

Bakit mahalaga iyon? Dahil ang lupa ay ang pinakamahal na bahagi ng anumang linya ng paghahatid. Ang 220kV power transmission pipe tower ay nangangailangan ng square base na 6–9 metro; ang isang pipe tower ng parehong boltahe ay nangangailangan ng isang pundasyon na halos mas malaki kaysa sa baras mismo. Kung saan makitid ang right-of-way, magastos ang lupa, o ang mga komunidad ay tumututol sa "mga pylon ng kuryente" sa kanilang pananaw — ang pipe tower ay ang disenyo na nagpapanatiling gumagalaw ang mga proyekto.

Istraktura at Materyales ng Transmission Pipe Tower

Ang baras ay gawa mula sa hot-rolled steel plate (Q345 / Q355) na nakabaluktot sa isang tapered polygon at hinangin ng lubog na arc welding sa kahabaan ng tahi. Ang mga seksyon ay pinagsama sa mga slip-joint na manggas o flange na koneksyon, at cross-arms bolt papunta sa baras sa itaas.

Shaft plate: Q345 / Q355, 6–30 mm ang kapal depende sa taas at pagkarga

Koneksyon ng seksyon: panloob na slip-joint (manggas) o bolted flange ring

Mga cross-arm: lattice o tubular, single o double circuit na mga configuration

Base: bolted base plate sa anchor bolts, o direct-embedded shaft

Tapusin: hot-dip galvanized bawat ISO 1461, 85 µm minimum

Taas: 25m – 60m standard; mas mataas na mga disenyo na magagamit kapag hiniling

Ang pangunahing bentahe ng pipe tower ay ang torsional stiffness nito. Ang isang sala-sala tower ay lumalaban sa pag-twist sa pamamagitan ng bracing network nito; ang saradong polygonal shaft ay likas na lumalaban sa pamamaluktot - kaya naman ang mga pipe tower ay humahawak ng hindi balanseng paglo-load ng konduktor at napakaganda ng pag-ikot ng mabigat na anggulo.

Mga Pangunahing Tampok at Benepisyo

Land Footprint Cut ng hanggang 70%

Ang isang 220kV power transmission pipe tower ay nangangailangan ng humigit-kumulang isang-katlo ng lugar ng pundasyon ng isang katumbas na lattice tower. Sa isang 50 km na linya, ang pagkakaibang iyon ay makakapagtipid ng libu-libong metro kuwadrado ng nabayarang lupa — kadalasan ang pagkakaiba sa pagitan ng pag-apruba ng proyekto at deadlock.

Profile na Magiliw sa Kapitbahayan

Ang slender shaft ay nakikita bilang isang "pol" sa halip na isang "pylon." Ang mga komunidad at mga awtoridad sa pagpaplano ay mas madaling tumanggap ng mga pipe tower sa mga kalsada, sa mga suburb, at malapit sa mga residential zone. Ang ilan sa aming mga proyekto sa lunsod ay naaprubahan nang eksakto dahil ang line spec ay tumawag para sa mga pipe tower.

Superior Torsional Strength

Ang saradong polygonal na seksyon ay nagbibigay sa baras ng mataas na pagtutol sa pag-twist load. Ginagawa nitong perpekto ang mga pipe tower para sa mga posisyon ng anggulo at terminal kung saan ang hindi balanseng pag-igting ng konduktor ay magpapahirap sa isang istraktura ng sala-sala.

Mas Mabilis na Pagtayo, Mas Kaunting Trabaho sa Site

Ang mas kaunting miyembro ay nangangahulugan ng mas mabilis na pagpupulong: ang isang double-circuit na 220kV power transmission pipe tower ay maaaring itayo ng isang maliit na crew na may isang crane sa loob ng 1-2 araw, kumpara sa 3-5 araw para sa isang lattice tower. Mas kaunting trabaho sa site, mas kaunting cranage, mas kaunting pagkakalantad sa panahon.

Malinis, Mababang Pagpapanatili ng Disenyo

Ang walang bracing network ay nangangahulugang walang mga lugar para sa mga ibon na pugad, mas kaunting mga panganib sa pag-akyat, at mas madaling pagpapanatili sa hinaharap. Ang galvanized shaft surface ay makinis at self-draining, nagbuhos ng tubig at dumi nang mahusay.

Mga Detalye ng Produkto

Mga Karaniwang Aplikasyon

Bilang isang 220kV power transmission pipe tower manufacturer at supplier, ang MTtower ay nagsusuplay ng mga tower na ito nang maramihan sa factory-direct pricing para sa:

220kV na linya sa pamamagitan ng lupang pang-agrikultura kung saan malaking halaga ang kabayaran sa bakas ng paa

Urban at suburban corridors na may restricted right-of-way

Highway at railway na magkatabing ruta kung saan mahalaga ang aesthetics

Mga istruktura ng pagpasok at paglabas ng substation (terminal pipe tower)

Wind farm at PV plant 220kV collection at export lines

Pag-upgrade ng kasalukuyang 110kV corridors sa 220kV nang hindi pinapalawak ang right-of-way

FAQ

T: Kailan mas may saysay ang pipe tower kaysa sa lattice tower?

A: Kapag mahal ang kabayaran sa lupa, makitid ang right-of-way, o mahalaga ang aesthetics — urban areas, farmland, highway, at substation approaches. Kung ang lupa ay mura at ang linya ay tumatakbo sa bukas na bansa, ang isang sala-sala na tore ay kadalasang mas matipid. Maaari naming gastos ang parehong mga opsyon para sa iyong ruta.

Q: Paano itinatayo ang 220kV power transmission pipe tower?

A: Ang mga seksyon ay itinataas sa pamamagitan ng kreyn at pinagdugtong ng mga slip-joint o flange na koneksyon, una ang ilalim na seksyon. Ang mga cross-arm ay pre-assembled sa lupa at itinaas bilang isang piraso. Ang isang two-circuit pipe tower ay karaniwang nagtatayo sa loob ng 1-2 araw na may 30-60 toneladang crane.

T: Magagawa ba ng mga pipe tower ang mga posisyon ng anggulo at terminal?

A: Oo — ang kanilang torsional stiffness ay ginagawang mahusay sila sa mga posisyon ng anggulo at terminal. Maraming mga proyekto ang gumagamit ng mga pipe tower para sa buong linya, kabilang ang mga anggulo; para sa napakabigat na anggulo, pinapalakas namin ang kapal ng pader ng baras.

Q: Ano ang kapal ng zinc coating?

A: Karaniwang 85 µm minimum sa bawat ISO 1461. Para sa coastal o industrial na kapaligiran, inirerekomenda namin ang 110–120 µm — available kapag hiniling sa katamtamang pagtaas ng gastos.

Q: Ano ang lead time at MOQ?

A: MOQ para sa customized na pipe tower: 1 set. Paghahatid para sa 30 set: humigit-kumulang 20 araw ng trabaho pagkatapos ng deposito. Pagbabayad: 30% T/T na deposito, balanse bago ipadala.
